Der VBM Cuff Controller überwacht den Cuffdruck von Trachealtuben mit großvolumigem Niederdruckcuff und hält den eingestellten Wert automatisch aufrecht. Er ist für den Operationssaal und die Intensivstation vorgesehen. Gegenüber einem analogen Manometer übernimmt er auch die Nachregelung: Geringe Leckagen werden ausgeglichen, Druckanstiege werden mit einer Verzögerung von fünf Sekunden korrigiert.

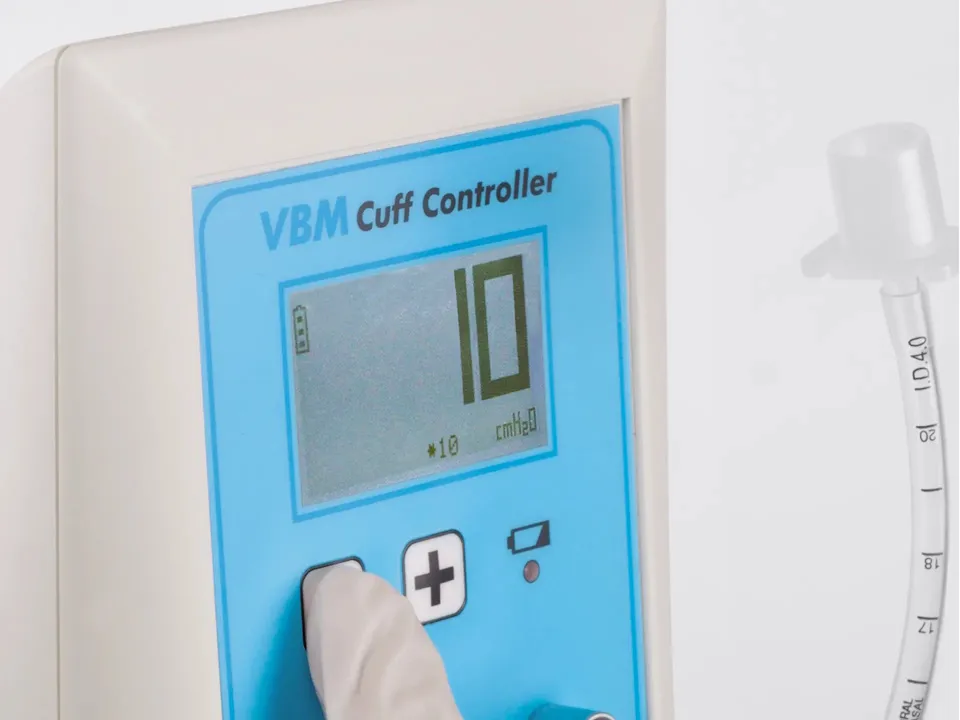

Auf dem LCD-Display werden aktueller Cuffdruck und Sollwert angezeigt. Der Anwender kann den Sollwert über Plus- und Minustasten anpassen. Kann das Gerät den Sollwert nicht erreichen, etwa bei einer größeren Leckage oder einer Diskonnektion, unterstützt das akustische und optische Alarmsystem die Überwachung.
| Merkmal | Angabe |
|---|---|
| Hersteller | VBM Medizintechnik GmbH |
| Modell | Cuff Controller |
| Zweckbestimmung | Regelung und Kontrolle des Cuffdrucks von Trachealtuben mit großvolumigem Niederdruckballon |
| Einsatzbereiche | Operationssaal und Intensivstation |
| Regelbereich laut Gebrauchsanweisung | 0–60 hPa |
| Anzeigegenauigkeit | ±1 hPa |
| Regelgenauigkeit | ±1 hPa |
| Wählbare Anzeigeeinheiten | hPa, cmH₂O, mmHg; 1 hPa entspricht etwa 1,02 cmH₂O |
| Auto-Set nach Einschalten | 25 hPa; patientenbezogene Anpassung erforderlich |
| Anzeige | LCD-Display mit Ist- und Sollwert |
| Alarme | Akustisch und optisch |
| Netzteileingang | 100–240 V AC, 50–60 Hz |
| Netzteilausgang | 12 V DC, maximal 1,5 A |
| Leistungsaufnahme | 10 VA |
| Akku | NiMH, 9 V, 200 mAh, E-Block |
| Betriebsweise | Generell Netzbetrieb gemäß Gebrauchsanweisung; Akkubetrieb bei getrennter Netzversorgung möglich |
| Abmessungen | 150 × 120 × 105 mm (H × B × T) |
| Gewicht | 520 g einschließlich Akku und Universalklammer |

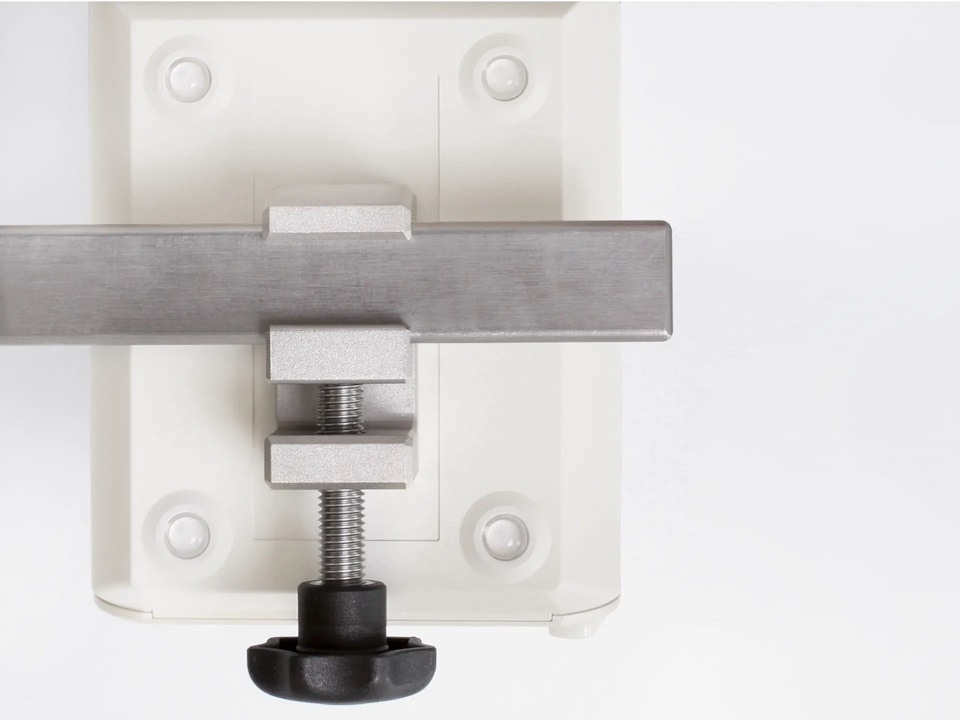

| Befestigung | Universalklammer für 25-mm-Normschiene |
| Lieferumfang | 1 Cuff Controller mit Akku und Universalklammer; 1 externes Netzteil; 1 Verbindungsschlauch, 200 cm |
| Verbindungsschlauch | Einmalgebrauch; weiblicher Luer-Lock und männlicher Luer-Kegel |
| Elektrische Sicherheit | Geprüft nach IEC 60601-1 (DIN EN 60601-1, 3. Ausgabe); Schutzklasse II, Anwendungsteil Typ BF |
| Reinigung | Wischdesinfektion gemäß Gebrauchsanweisung; nicht eintauchen, maschinell aufbereiten oder sterilisieren |
| Inspektion | Jährlich gemäß Serviceanleitung |
| Akkuwechsel | Mindestens jährlich gemäß Serviceanleitung |
| Hersteller-Lebensdauer des Gerätes | 7 Jahre bei bestimmungsgemäßem Gebrauch; keine Zusage zur verbleibenden Nutzungsdauer ab Lieferung |
| MRT-Eignung | Nicht im MRT verwenden |
| Hersteller-Qualitätsmanagement | ISO 13485:2016 |
Der Cuff Controller ist für Trachealtuben vorgesehen. Die Eignung der analogen VBM-Manometer für Larynxmasken und Larynxtuben darf nicht auf dieses Gerät übertragen werden. Der behandelnde Arzt legt den Cuffdruck passend zu Patient, Beatmungsmethode und Trachealtubus fest; die automatische Starteinstellung ersetzt diese Festlegung nicht.
Vor jedem Einsatz ist die Funktionskontrolle nach Gebrauchsanweisung erforderlich. Der Hersteller sieht generell Netzbetrieb vor. Eine feste Akkulaufzeit wird hier nicht zugesagt. Nach einem Stromausfall ist das Gerät entsprechend der Gebrauchsanweisung zu prüfen und gegebenenfalls wieder einzuschalten.
Das Gerät wird nach Herstellervorgabe wischdesinfiziert. Der Verbindungsschlauch ist ein Einmalprodukt und darf nicht aufbereitet werden. Die jährliche Inspektion und der mindestens jährliche Akkuwechsel sind bei der Betriebsplanung zu berücksichtigen. VBM Medizintechnik verfügt über ein nach ISO 13485:2016 zertifiziertes Qualitätsmanagementsystem.
Nein. Das Gerät regelt auf den eingestellten Sollwert. Welcher Druck für den Patienten und den verwendeten Trachealtubus geeignet ist, muss ärztlich festgelegt und überprüft werden. Die Auto-Set-Funktion startet nach dem Einschalten bei 25 hPa.
Der Hersteller beschreibt den Ausgleich geringer Leckagen. Bei größeren Leckagen oder Diskonnektion kann der Sollwert nicht erreicht werden; unter den in der Gebrauchsanweisung genannten Bedingungen wird ein Alarm ausgelöst. Die automatische Nachregelung ersetzt die Beurteilung der Ursache nicht.
Ein analoges Manometer zeigt den Cuffdruck an; Druckanpassungen erfolgen von Hand. Der Controller überwacht und regelt ihn automatisch und besitzt ein Alarmsystem. Seine Zweckbestimmung bezieht sich auf Trachealtuben mit großvolumigem Niederdruckcuff, während die analogen VBM-Modelle auch für supraglottische Atemwegshilfen vorgesehen sind.
