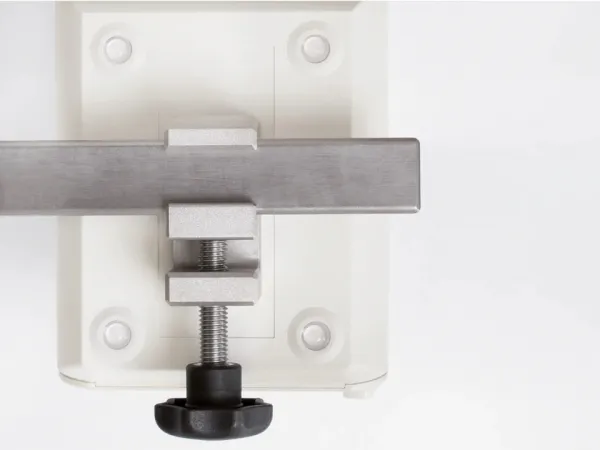

VBM Cuff Controller, Rückseite mit Universalklammer für Normschiene

Art.Nr.: 55-13-500

VBM Cuff Controller – automatische Cuffdruckregelung für Trachealtuben

Der VBM Cuff Controller überwacht den Cuffdruck von Trachealtuben mit großvolumigem Niederdruckcuff und hält den eingestellten Wert automatisch aufrecht. Er ist für den Operationssaal und die Intensivstation vorgesehen. Gegenüber einem analogen Manometer übernimmt er auch die Nachregelung: Geringe Leckagen werden ausgeglichen, Druckanstiege werden mit einer Verzögerung von fünf Sekunden korrigiert.

Auf dem LCD-Display werden aktueller Cuffdruck und Sollwert angezeigt. Der Anwender kann den Sollwert über Plus- und Minustasten anpassen. Kann das Gerät den Sollwert nicht erreichen, etwa bei einer größeren Leckage oder einer Diskonnektion, unterstützt das akustische und optische Alarmsystem die Überwachung.

Produktmerkmale und ihr Nutzen
  • Automatische Druckkompensation: das Gerät regelt bei Druckabfall sofort und bei Druckanstieg mit fünf Sekunden Verzögerung auf den eingestellten Sollwert nach.
  • Optische und akustische Alarme: machen unter anderem auf anhaltende Abweichungen vom Sollwert bei Leckage, Diskonnektion oder Überdruck aufmerksam.
  • Anzeige von Ist- und Sollwert: der aktuelle Druck und der eingestellte Wert sind auf dem LCD-Display ablesbar. Als Druckeinheiten sind hPa, cmH₂O und mmHg wählbar.
  • Befestigung am Arbeitsplatz: die Universalklammer ist für eine 25-mm-Normschiene ausgelegt.
  • Lieferfertige Geräteausstattung: Netzteil, Akku und ein 200-cm-Verbindungsschlauch gehören zur Ausstattung. Der Schlauch ist zum Einmalgebrauch bestimmt.

Technische Daten

MerkmalAngabe
HerstellerVBM Medizintechnik GmbH
ModellCuff Controller
ZweckbestimmungRegelung und Kontrolle des Cuffdrucks von Trachealtuben mit großvolumigem Niederdruckballon
EinsatzbereicheOperationssaal und Intensivstation
Regelbereich laut Gebrauchsanweisung0–60 hPa
Anzeigegenauigkeit±1 hPa
Regelgenauigkeit±1 hPa
Wählbare AnzeigeeinheitenhPa, cmH₂O, mmHg; 1 hPa entspricht etwa 1,02 cmH₂O
Auto-Set nach Einschalten25 hPa; patientenbezogene Anpassung erforderlich
AnzeigeLCD-Display mit Ist- und Sollwert
AlarmeAkustisch und optisch
Netzteileingang100–240 V AC, 50–60 Hz
Netzteilausgang12 V DC, maximal 1,5 A
Leistungsaufnahme10 VA
AkkuNiMH, 9 V, 200 mAh, E-Block
BetriebsweiseGenerell Netzbetrieb gemäß Gebrauchsanweisung; Akkubetrieb bei getrennter Netzversorgung möglich
Abmessungen150 × 120 × 105 mm (H × B × T)
Gewicht520 g einschließlich Akku und Universalklammer
BefestigungUniversalklammer für 25-mm-Normschiene
Lieferumfang1 Cuff Controller mit Akku und Universalklammer; 1 externes Netzteil; 1 Verbindungsschlauch, 200 cm
VerbindungsschlauchEinmalgebrauch; weiblicher Luer-Lock und männlicher Luer-Kegel
Elektrische SicherheitGeprüft nach IEC 60601-1 (DIN EN 60601-1, 3. Ausgabe); Schutzklasse II, Anwendungsteil Typ BF
ReinigungWischdesinfektion gemäß Gebrauchsanweisung; nicht eintauchen, maschinell aufbereiten oder sterilisieren
InspektionJährlich gemäß Serviceanleitung
AkkuwechselMindestens jährlich gemäß Serviceanleitung
Hersteller-Lebensdauer des Gerätes7 Jahre bei bestimmungsgemäßem Gebrauch; keine Zusage zur verbleibenden Nutzungsdauer ab Lieferung
MRT-EignungNicht im MRT verwenden
Hersteller-QualitätsmanagementISO 13485:2016

Hinweise zu Einsatz und Druckeinstellung

Der Cuff Controller ist für Trachealtuben vorgesehen. Die Eignung der analogen VBM-Manometer für Larynxmasken und Larynxtuben darf nicht auf dieses Gerät übertragen werden. Der behandelnde Arzt legt den Cuffdruck passend zu Patient, Beatmungsmethode und Trachealtubus fest; die automatische Starteinstellung ersetzt diese Festlegung nicht.

Vor jedem Einsatz ist die Funktionskontrolle nach Gebrauchsanweisung erforderlich. Der Hersteller sieht generell Netzbetrieb vor. Eine feste Akkulaufzeit wird hier nicht zugesagt. Nach einem Stromausfall ist das Gerät entsprechend der Gebrauchsanweisung zu prüfen und gegebenenfalls wieder einzuschalten.

Das Gerät wird nach Herstellervorgabe wischdesinfiziert. Der Verbindungsschlauch ist ein Einmalprodukt und darf nicht aufbereitet werden. Die jährliche Inspektion und der mindestens jährliche Akkuwechsel sind bei der Betriebsplanung zu berücksichtigen. VBM Medizintechnik verfügt über ein nach ISO 13485:2016 zertifiziertes Qualitätsmanagementsystem.


Fragen zur Auswahl und Nutzung

Ersetzt die automatische Regelung die ärztliche Druckeinstellung?

Nein. Das Gerät regelt auf den eingestellten Sollwert. Welcher Druck für den Patienten und den verwendeten Trachealtubus geeignet ist, muss ärztlich festgelegt und überprüft werden. Die Auto-Set-Funktion startet nach dem Einschalten bei 25 hPa.

Kann der Cuff Controller jede Leckage ausgleichen?

Der Hersteller beschreibt den Ausgleich geringer Leckagen. Bei größeren Leckagen oder Diskonnektion kann der Sollwert nicht erreicht werden; unter den in der Gebrauchsanweisung genannten Bedingungen wird ein Alarm ausgelöst. Die automatische Nachregelung ersetzt die Beurteilung der Ursache nicht.

Worin unterscheidet sich der Controller von einem analogen Cuffdruckmesser?

Ein analoges Manometer zeigt den Cuffdruck an; Druckanpassungen erfolgen von Hand. Der Controller überwacht und regelt ihn automatisch und besitzt ein Alarmsystem. Seine Zweckbestimmung bezieht sich auf Trachealtuben mit großvolumigem Niederdruckcuff, während die analogen VBM-Modelle auch für supraglottische Atemwegshilfen vorgesehen sind.


Video zur Cuffdruckmessung


Preis:
1.963,00 €
inkl. 19 % MwSt. zzgl. Versandkosten
